石膏回转煅烧窑

石膏回转煅烧窑

技术规格:

石膏回转窑是石膏矿石初步加工提炼的工业设备,具有产量大的突出优势,石膏回转窑所生产的石膏成品单位价值得到了提升,可用于建筑工程的建设、药理治疗、模具加工、化学工业、水泥调节等很多领域,几乎成为了人们生活中不可缺少的产品。

应用范围:可用于建筑工程的建设、药理治疗、模具加工、化学工业、水泥调节等很多领域。

应用物料:主要用于石膏、碳酸钙、石灰石、石灰岩、生石灰的生产与加工。

突出优势

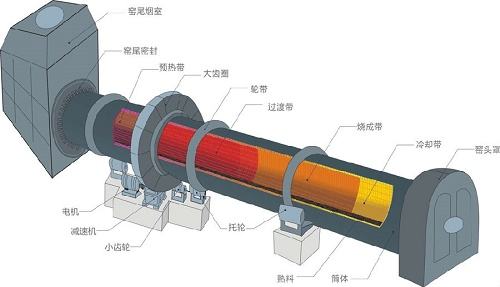

回转窑组成结构

1、石膏回转窑窑尾加装了竖式预热器,使窑尾900℃左右的烟气余热直接传导给了石灰石,温度降至230℃左右后通过出风管进入除尘器,有效地回收了余热。

2、石膏回转窑长径比由原来的20~25降低为14~15.长度的缩短不仅减少了由回转窑表面散失到周围的热量,也减少了设备的占地面积,同时窑体的传动功率也随之降低。

3、整条石膏回转窑生产线自动化程度高,上料、煅烧、成品输送中的生产操作,设备运行监视、调节、报警等都由PLC或DCS控制系统在集控室集中控制,并设有各控制点的画面显示及必要的连锁监控,对生产中的运行及操作参数进行自动记录,并可随时打印。

4、石膏回转窑的窑头罩采用一体化设计,保证了密封性,避免了热气及粉尘的随意排放。

5、石膏回转窑窑头出料冷却装置采用竖式冷却器替代原来的单筒冷却机,避免了石膏的显热散失,从窑头落下的1000℃左右炽热成品,通过与鼓入的二次风换热,石膏得以冷却,温度降至80℃左右,通过振动给料机输出,热量回窑后变成助燃热风,余热再次被回收利用。



工作原理

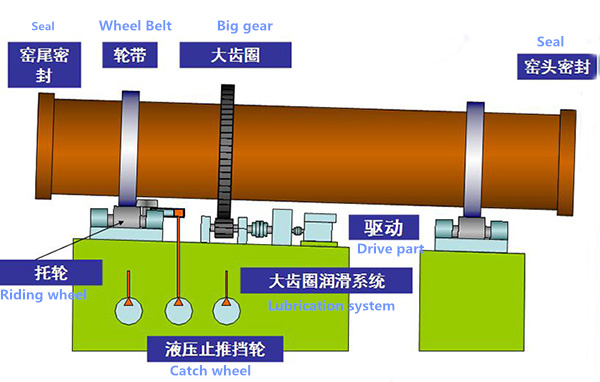

回转窑结构

1.生料入石膏回转窑,生料由生料库底手动闸阀、电控气动阀、电控流量阀分七区进入生料标准仓;经充气均化后的生料经手动闸阀、电控气动阀、电控流量阀、斜槽、入胶带斗提,喂入预热器;在石膏回转窑预热器中,生料和热气流进行热交换,在到达旋风筒后进入分解炉内进行煅烧,然后进入五级旋风筒进行料气分离后,物料入石膏回转窑煅烧。
2.石膏回转窑分解炉由炉体及出气管道构成,三次风管单侧倾斜入炉,物料从两个下料口入炉,分解后的物料经五级旋风筒收集后入回转窑煅烧;回转窑篦冷机采用三段篦式冷却机,冲程采用液压方式;篦床实际面积为121.2m2。新型回转窑头收尘下的粉尘与出篦冷机的熟料汇合经裙板输送机送入三个熟料库。
3.冷却机高温段热风经窑头罩一部分入石膏回转窑作为窑的二次风,一部分入分解炉作为三次风,冷却机中温段热风入煤磨烘干原煤;剩余的气体经电收尘除尘后排入大气中。
4.废气处理,预热器的高温气体经过高温风机抽吸,再经增湿塔降温后作为原料系统的烘干热源或经新型回转窑尾电收尘除尘后排入大气。

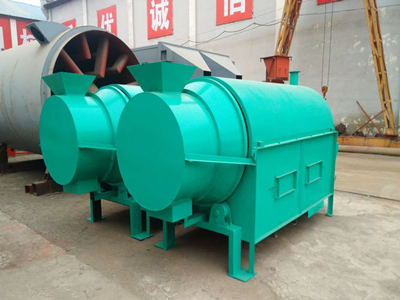

最新发货

工程案例

技术参数

型号 规格 直径 长度 重量 产量
(m) (cm) (m) (t) (t/h)
TDRG6 φ600×6000 φ600 6 2.9 0.5-1.5
TDRG8 φ800×8000 φ800 8 3.5 0.8-2.0
TDRG10.9 φ1000×9000 φ1000 9 5.2 0.8-2.5
TDRG10.10 φ1000×10000 φ1100 10 5.6 1.0-3.5
TDRG12.1 φ1200×10000 φ1200 10 14.04 1.8-5
TDRG12.12 φ1200×12000 φ1200 12 14.8 2-6
TDRG15 φ1500×12000 φ1500 12 17.76 3.3-7.5
TDRG18 φ1800×14000 φ1800 14 29 5-9
TDRG22 φ2200×12000 φ2200 12 33 6-12
TDRG22 φ2200×18000 φ2200 18 53.3 10-15
TDRG22.2 φ2200×20000 φ2200 20 56 15-25
TDRG30.2 φ3000×20000 Φ3000 20 78 25
TDRG30.25 φ3000×25000 Φ3000 25 104.9 32-36
