配套设备

竖式预热器

    技术规格

    竖式预热器与回转窑配套使用,可预热热稳定性差的原料,如活性石灰或白云石。用于预热耐火原料的竖式预热装置。它具有结构合理,热效率及自动化水平高的特点,但不能充分利用碎料(要求进料颗粒18~50mm)及不适宜热稳定性差的原料。

    应用范围:竖式预热器已经成为水泥生产线中一个重要的设备与管理工作,预热器的质量与管理操作直接关系到水泥煅烧的品质、效率、成本等。

    物料

  • 在线订购 销售热线:18939509384
突出优势:

环保节能自动化程度高

泰达回转窑配套竖式预热器具有环保、节能、机械化 、自动化程度较高。

技术先进,能耗低

泰达竖式预热器采用了新型现代技术,能充分利用廉价能源,特别是利用原来对环境有污染。

原料适应性强,维修方便

泰达竖式预热器生产线的原料、燃料适应性强,维修简便、能耗低等优势。

运行稳定产量高

泰达竖式预热器采用先进密封技术及装置,具有运行稳定、产量高等显著特点。

工作原理:

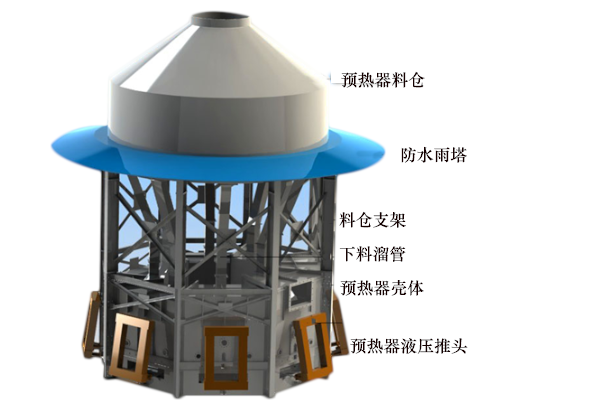

竖式预热器系统主要由上部供料系统、预热器本体、推料装置、液压系统、下部加料室、框架等六大部分组成。

1、上部供料系统:主要包括上部料仓、下料管,下料方式及结构可以保证在向预热器本体内给料时实现安全密闭,这样外界的冷空气不能进入到预热器内,并且供料可以借助棒条阀实现连续或间断给料。

2、预热器本体:它是保证物料预热到900摄氏度左右的最重要部分,它是由预热室、悬挂装置及耐火砖衬(该项不属于设备设计制造范围)等部分构成。该部分的结
构大部分是金属构件,部分材料根据需要选用了耐热钢,耐热钢能在1000~1100摄氏度高温下工作。另外,耐火砖衬结构设计新颖、密封性好,能保证物料
在预热器内均匀预热并达到预热温度。

3、推料装置:主要包括推头、框架和连杆等部分,推头采用耐热钢铸造或焊接而成,能承受高温,借助电控和液压系统,各个液压推杆能按自动控制程序实现顺次推料。

4、液压系统:主要包括油箱、油泵、电机、电磁阀、液压油管等,他的主要作用是控制推料装置,完成推料动作。

5、下部加料室:主要包括溜管、加料室主体、加料溜嘴等,它的主要作用是将预热后的物料导入回转窑内煅烧。

6、框架:它主要包括立柱、圈梁等,主要作用是承载预热器的上部结构。

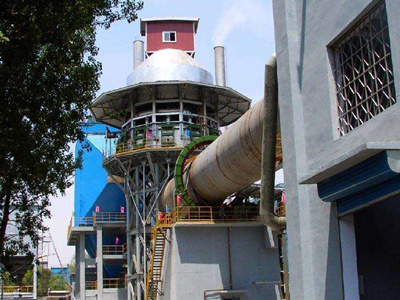

 回转窑配套竖式预热器


  物料由竖式预热器顶部料仓经下料溜管导入本体预热室内,同时在窑尾引风机的作用下将回转窑煅烧所产生的高温烟气引到预热器内部,高温烟气穿过物料层时,与其发生热交换,将物料预热至800℃以上,再由多个液压缸所带动的耐热钢推头依次将预热好的物料推出,每个耐热钢推头采用单独的液压缸控制,并且根据工艺需要,可通过PLC控制系统调节推头之间的间隔时间预热后的物料经下料溜槽和转运溜槽进入回转窑尾部进行煅烧。

最新发货:
 回转窑发货现场    回转窑发货现场    回转窑发货现场    回转窑发货现场
工程案例:
  • 回转窑生产现场

    尼日利亚250T活性石灰生产线

    2016年尼日利亚大型建材公司与泰达签订了年产8万吨高活性氧化钙生产线设备合同,设备主要包括煅烧工段的石灰回转窑、煤磨、袋式收尘器等,经客户验收后十分满意,安装过后,设备在客户现场运行平稳。

    原料:  石灰石
    产量:250t/d

  • 回转窑生产现场

    土耳其100TPD海绵铁煅烧窑

    客户经过探访和沟通交流对泰达技术部门为客户量身打造的配置以及泰达的实力所打动,很快签订了一整套产量100吨每天的海绵铁煅烧设备,目前设备在客户处已经完成安装调试运行。

    原料:  海绵铁
    产量:100t/d

技术参数:
应用物料:

回转窑配套预热器物料      回转窑配套预热器物料      回转窑配套预热器物料      回转窑配套预热器物料      回转窑配套预热器物料      回转窑配套预热器物料
