立式冷却机

来源:未知     上传时间:2017-03-04    点击率:141

   立式冷却器是煅烧活性石灰设备的主机之一,冷却器主要有筒体部支撑装置,传动装置组成。竖式冷却器是煅烧活性石灰设备的主机之一,经过回转窑煅烧后生成的石灰顺次流入到镶有耐火材料的竖式冷却器中,冷却器的截面为正方形,在其中均匀分布有中心冷却风帽和分室冷却风帽,风帽设有管道与外部的风机相连,在冷却器的底部设有排料口,没个排料口下有一台电机振动卸料器,物料在冷却器内堆积覆盖在风帽上,并形成一定的料层厚度,冷却风由外部风机吹入,通过风室进入风帽,从风帽窜出后与高温物料接触,完成热交换,被空气冷却后的物料,在电机振动卸料器的作用下逐渐排出冷却器,被物料加热的空气,直接由窑头罩进入回转窑,作为二次空气进行煅烧。

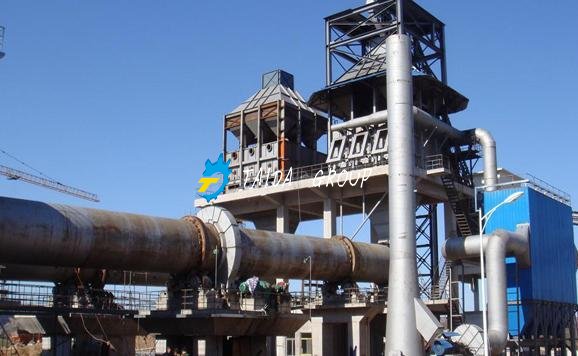

立式冷却机展示
立式冷却机


立式冷却机


立式冷却机

竖式冷却机性能特点

1、减少了熟料在冷却中的二次磨埙。熟料能整体移动状态完成冷却并卸出。
2、缩短了冷却时间,快速提高了二次风温度。
3、有效的确保了孰料的性能和物理指标。
4、占地面积小,设备集中,便于维护。

立式冷却机结构构成

竖式冷却器作为回转窑煅烧工艺设备,其结构主要由窑头罩、窑头密封装置、篦板装置、倾出溜子、冷却器主体、下部冷却风室、风帽装置、振动出料装置、下料漏斗等组成。

立式冷却机
1、筒体部
筒体由优质碳素钢板卷制成多段,经焊接而成,筒体内部除两端约1米长度外,均交错装有角型升举式扬料板,高端有防止回料的挡料圈,螺旋叶片。
2、支撑装置
支撑装置支撑着回转筒料的全部重量,并且使筒体轻放在其上安全,平稳的运转。主要有托轮、挡轮、底座几部分组成,挡轮用来控制筒体的轴向窜动。
3、传动装置
冷却器传动速比较大,传动扭距大采用电磁调速电机。传动装置包括电动机、减速机、大齿轮、小齿轮等。

立式冷却机工作原理:

经过回转窑煅烧后生成的物料流入到镶有耐火材料的竖式冷却器中,冷却器的截面为正方形,在其中均匀分布有中心冷却风帽和分室冷却风帽,风帽设有管道与外部的风机相连,在冷却器的底部设有排料口,没个排料口下有一台电机振动卸料器,物料在冷却器内堆积覆盖在风帽上,并形成一定的料层厚度,冷却风由外部风机吹入,通过风室进入风帽,从风帽窜出后与高温物料接触,完成热交换,被空气冷却后的物料,在电机振动卸料器的作用下逐渐排出冷却器,被物料加热的空气,直接由窑头罩进入回转窑,作为二次空气进行煅烧。

立式冷却机是石灰回转窑煅烧生产线中不可或缺的设备之一,对物料有冷却作用。郑州泰达研发回转窑已有多年历史,经验丰富,若您对我们的产品感兴趣,详情拨打:0371-86565118.
