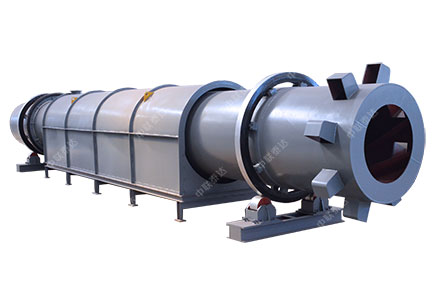

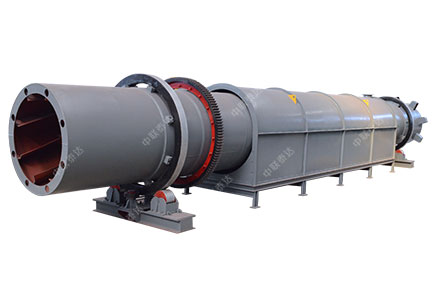

单筒冷却机

单筒冷却机

技术规格:

单筒冷却机是回转窑设备中条件温度的一个部件,在使用过程中可以将回转窑出来的熟料(1000-1200℃)通过筒体回转然后是我们的物料进行旋转进行热交换的一个过程,最终使我们的物料冷却到200度以下,同时也可以使我们的熟料的质量提升,耐磨程度提高,然后将冷却物料后的空气全部入窑,使其进行二次循环,提高窑的热效率。

应用范围:广泛应用于高硬度物料、非金属矿、化工、食品医药, 金属材料等。

应用物料:碳化硅、各种刚玉、石英、高岭土、碳酸钙、珍珠粉、灵芝、铝粉、镁粉等。

突出优势

结构简单,运转率高,操作维护非常方便等特点,适用于小型水泥厂使用。

热效率高
该设备可以将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。
熟料质量高
从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性。
热效率高
该设备可以将冷却物料后的空气全部入窑,作为二次循环空气,提高了窑的热效率。
熟料质量高
从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性。

工作原理

单筒冷却机工作原理

  干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入冷却器内。冷却器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端流出,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使热物料得以冷却,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高冷却速率并促进物料前进。冷却体一般分为冷空气等。载热体经冷却器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

最新发货

工程案例

技术参数

规格  生产能力 (t/h) 转速     (r/min) 电机型号     功率  (kw) 减速机   总重  (t)
TDLQΦ1.2×12 1.9-2.5 4.5 Y160L-6 11 ZQ50 16
TDLQΦ1.5×15 4-6 4.5 Y200L1-6 18.5 ZQ65 21.9
TDLQΦ2×20 7-8 3.5 Y225M-6 30 ZL75 61
TDLQΦ2.2×22 10-11.5 3.5 Y225M-6 30 ZL75 88
TDLQΦ2.5×25 11-15 3.5 Y280S-6 45 ZL100 108
TDLQΦ2.8×28 14-17 3.5 Y280M1-6 55 ZL100 130
TDLQΦ3×30 16-20 3.5 YS2-355M1-6 112 ZL115 156
TDLQΦ3.5×36 50-60 3.2 YR315M1-6 132 TH450C 285
