三回程烘干机

三回程烘干机

技术规格:

郑州泰达三回程烘干机是工业湿物料烘干设备系列产品之一,三回程烘干机是在单筒回转式烘干机基础上改进的高效节能产品。经多家企业、多个行业的应用,取得了良好 的效果。三回程烘干机改进了单筒原单筒烘干机内部结构,增加入机前湿料的予烘干和延长湿料在机内烘干时间,再加上密封等特殊设计,烘干效果更加高效。

应用范围:干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂。建材水泥行业用的高炉矿渣。小粒度粘土,化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。

应用物料:广泛应用于各个行业的矿渣、粘土、煤、铁粉、 矿粉及其它混合材,建筑业的干混砂浆,黄砂等以及化工、铸造等行业原材料烘干。

突出优势

耗能量低

我厂烘干机选用合理的运行参数,煤耗量和电耗量比一般烘干机降低20-30%以上。

产量高

时产量提高20%以上,已在水泥和选矿企业得到了广泛的应用。

全自动化生产

整套生产过程仅需一人监管,成品直接打包、储存。

经久耐用

我厂生产的三回程烘干机可使用8-10年,维护较好可使用更久。

易损件少

托辊和齿圈均采用现代热处理工艺,更换周期为运转5000小时。

环保性高

采用多级除尘方式,尾气洁净排放,完全达到国家环保标准要求。

工作原理

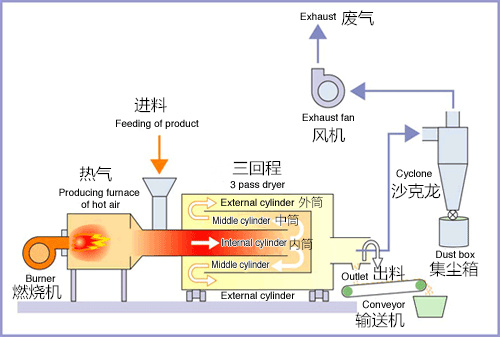

三筒烘干机工作原理

物料先经过给料滤斗和圆盘给料机给料到皮带输送机上,然后沙子被皮带输送机运输到经过热风炉的流沙管,沙子再通过流沙管进入到三回程主机筒体。首先沙子先到达三回程的内筒,在内筒固定搅拌叶轮和向前旋叶片的作用下沙子被很快向前推进,到达三回程另一端,此为一回程。在内筒进料端口小,出料端口大,利于物料向前推进。沙子到达另一端后被挡板档回到中筒,在出料口端,中筒比内筒稍长与挡板相接,同样在向回旋叶片的作用下,沙子在中筒被旋回到入料口一端,此为二回程;在中筒物料是由大口出料端向小口进料端流向的。因在进料端中筒比外筒稍短,加之在外筒向前旋叶片的作用下,沙子进入到三回程外筒并被向前推进,此为第三回程;在出料口处,中筒回档板和外筒用钢板竖直镶嵌,有效地使沙子分散和出料,在出料口配套有除尘和排气口,这样水分和部分粉尘就可以被排出和过滤,经过三个回程的炒翻烘干,沙子就可以达到用户需求的含水量,最后通过皮带输送机将烘干后的沙子输送到成品料仓。

最新发货

工程案例

技术参数

型号(mm) 倾斜度(%) 转速(r/min) 最高进气温(℃) 功率(KW) 生产能力(t/h)
TDMGT600 3—5 3—8 ≤850 3 干燥不同物料生产能力不同
TDMGT800 3—5 3—8 ≤850 4
TDMGT1000 3—5 3—8 ≤850 5.5
TDMGT1200 3—5 3—8 ≤850 11
TDMGT1500 3—5 3—8 ≤850 15
TDMGT1800 3—5 3—8 ≤850 18.5
TDMGT2000 3—5 3—8 ≤850 22
TDMGT2200 3—5 3—8 ≤850 30
TDMGT2400 3—5 3—5 ≤850 37
TDMGT2600 3—5 3—5 ≤850 40
TDMGT2800 3—5 3—5 ≤850 55
TDMGT3000 3—5 3—5 ≤850 75
TDMGT3200 3—5 3—5 ≤850 90
TDMGT3400 3—5 3—5 ≤850 110
TDMGT3600 3—5 3—5 ≤850 150
TDMGT4000 3—5 1.5—5 ≤850 190
TDMGT4200 3—5 1.5—5 ≤850 200
TDMGT4500 3—5 1.5—5 ≤850 260
