矿渣烘干机

矿渣烘干机

技术规格:

矿渣烘干机或矿渣干燥机也是一种回转式烘干机,主要由回转筒体、引风设备、高速打散设备、扬料板。矿渣烘干机设计合理,制作精良、性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高。

应用范围: 矿渣烘干设备广泛用于建材,冶金、选矿、化工、水泥等行业

应用物料:主要用于矿渣、石灰石、粘土、河沙、石英沙、水渣等湿性大、比重大的的物料

突出优势

优质材料保驾护航

选用耐磨锰钢作为筒体板材,选用高效率、低噪音的高防护等级电机。

零部件磨损最小化

烘干机拖轮采用先进热处理工艺,整个设备寿命周期无忧生产。

加工定制适用性强

根据不同物料优化设计各异的筒体内导料板结构,特殊物料设计不同的生产工艺,满足所有不同性质的工业物料烘干。

全自动工艺省工省力

采用自动化控制系统,定量喂料,自动化热源控制,机械封口包装,整个生产过程仅需一人实时监控,省工省力。

先进工艺热效率高

根据不同情况,可选热风炉、沸腾炉、流化床等供热方式,筒体采用双层保温技术,极大的提高了热效率。

多重保障尾气环保排放

可选煤气发生炉、天然气等方式供热,采用多重先进除尘方式,保证尾气达环保标准排放。

工作原理

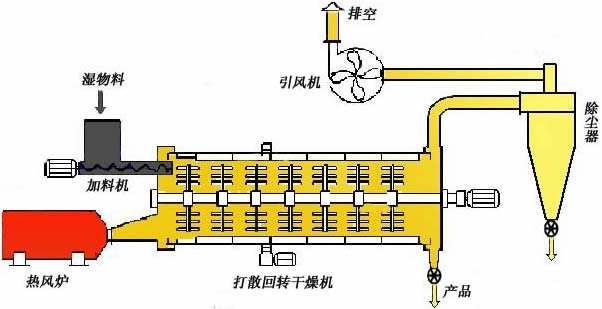

转筒烘干机工作原理

矿渣烘干机,主要由回转滚筒、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。该型烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高等优点。

1、矿渣由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。

2、加料管道的斜度要大于物料的自然倾角,以便物料顺利流入矿用烘干机内。

3、烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。

4、随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。

5、矿渣烘干机筒体内壁上装有抄板,作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。

6、载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来(载热体一般分为热空气、烟道气等)。

如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

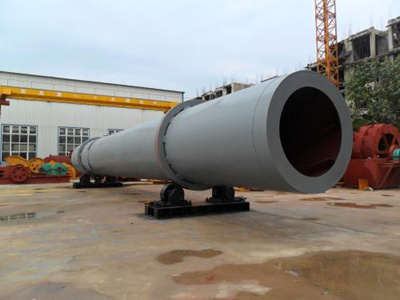

最新发货

工程案例

技术参数

型号(mm) 倾斜度(%) 转速(r/min) 最高进气温(℃) 功率(KW) 生产能力(t/h)
TDMGT600 3—5 3—8 ≤850 3 干燥不同物料生产能力不同
TDMGT800 3—5 3—8 ≤850 4
TDMGT1000 3—5 3—8 ≤850 5.5
TDMGT1200 3—5 3—8 ≤850 11
TDMGT1500 3—5 3—8 ≤850 15
TDMGT1800 3—5 3—8 ≤850 18.5
TDMGT2000 3—5 3—8 ≤850 22
TDMGT2200 3—5 3—8 ≤850 30
TDMGT2400 3—5 3—5 ≤850 37
TDMGT2600 3—5 3—5 ≤850 40
TDMGT2800 3—5 3—5 ≤850 55
TDMGT3000 3—5 3—5 ≤850 75
TDMGT3200 3—5 3—5 ≤850 90
TDMGT3400 3—5 3—5 ≤850 110
TDMGT3600 3—5 3—5 ≤850 150
TDMGT4000 3—5 1.5—5 ≤850 190
TDMGT4200 3—5 1.5—5 ≤850 200
TDMGT4500 3—5 1.5—5 ≤850 260

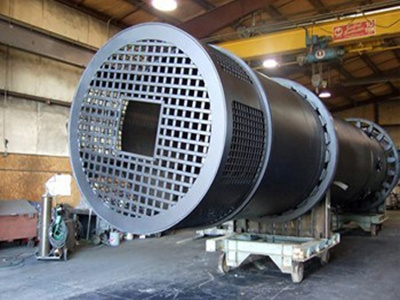

核心设备
