石灰回转窑

石灰回转窑

技术规格:

石灰回转窑在加工石灰矿过程中优势非常多,它又称为石灰窑,是一款专业性较强的煅烧设备,其主要优势有生产能力大、工作无噪音、综合耗能低等,作为加工石灰的主要加工设备,它具有非常高的工业利用价值。

应用范围:主要用于石灰加工生产线、水泥生产线以及碳酸钙加工生产线等,在建材、化工、环保等行业中也可应用。

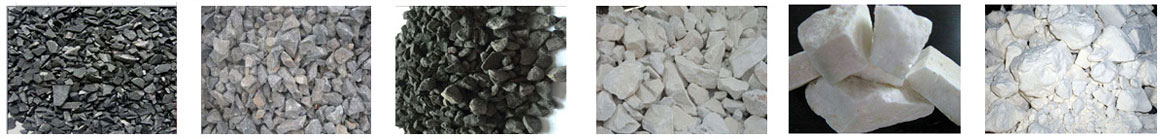

应用物料:石灰石、生石灰、水泥熟料、金属矿石、铝矾土、氢氧化铝、铁矿石、青石、河石、渣石等物料。

突出优势

节省运营成本
新型石灰回转窑采用了国际上最新型的燃烧器技术,能充分利用廉价燃料能源,尤其是重新利用被禁用的以前对环境污染大、廉价的、有大量外排可燃气体的能源,为企业客户节省了大量的运营成本。
材料费用低
填充式、可分区通风的圆形或方形竖式冷却器,使出冷却器的石灰温度为800C+环境温度,便于输送、储存,并可将入窑二次空气预热到7000C以上,减少了运动部件和特殊材料。
石灰质量好
新型石灰回转窑设备生产出的石灰,具有化学反应能力强、体积密度小、比表面积大等优点,是目前国内外炼钢、焦化、电石等行业的最主要辅助材料。
环保节能
新技术应用将燃料的利用率大大提升,不再出现大量的污染,达到了国家环保要求,从而将之变废为宝。不但对环境是一种保护,而且符合国家节能减排、低碳环保的发展要求。
分解率高
结构先进,低压损的竖式预热器能有效提高预热效果,经预热后的石灰石入窑分解率可达20-25%,并可直接利用10-15mm细粒级石灰石。
能耗低
可靠的回转窑两端组合式鳞片密封。使漏风系数小于10%使用复合型耐火材料,以减少辐射热损失,设备维修简便、能耗低。



工作原理

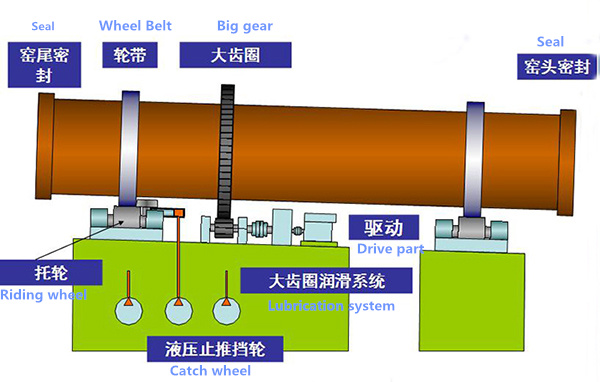

回转窑结构

该回转窑由筒体,支承装置,带挡轮支承装置,传动装置,活动窑头,窑尾密封装置,喷煤管装置等部件组成。
石灰回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑,物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动,继续完成其工艺过程,最后,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换冲击式破碎机后,由窑尾导出。本设计不含燃料的燃烧器。

最新发货

工程案例

技术参数

产品规格(m) 窑体尺寸 产量(t/d) 转速(r/min) 电机功率(kw) 总重量(t) 备注
直径(m) 长度(m) 斜度(%)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37 ----
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ----
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 210.94 ----
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 3.5 800 0.3-2 100 310
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 max5 950x2 1659 预热分解窑
