大型回转窑

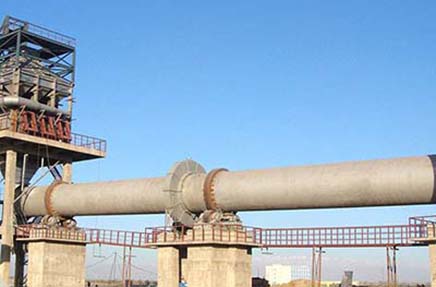

熟料回转窑

    技术规格

    当前世界熟料工业的发展是以节能、降耗、环保为中心,走可持续发展的道路。与此相适应,熟料设备中尤其是熟料回转窑设备的资源化利用及应用中的环境行为等方面也成为研究的热点。熟料回转窑热工的目的是确定燃料消耗量,分析煅烧系统内热量收支情况,确定熟料回转窑的热效率以及寻求降低热耗的途经。熟料回转窑生产线整体设备包括熟料回转窑、冷却机、分解炉和预热器系统。

    应用范围:广泛应用于水泥行业,建材行业, 金属冶炼行业等。

    物料

  • 在线订购 销售热线:18939509384
突出优势:
  • 耗能量低

    泰达熟料窑参数合理,煤(能源)耗和电耗比上一代熟料窑降低20-30%。

  • 产量较高

    时产量提高20%以上,已在水泥和选矿企业得到了广泛的应用。


  • 全自动化生产

    整套生产过程可以在中控室集中监控远程监管,自动化程度高,解放劳动力。

  • 经久耐用

    泰达公司不断优化熟料窑的结构和升级耐材,设备可使用8-10年,维护较好可使用更久。

  • 易损件少

    托辊和齿圈均采用现代热处理工艺,更换周期为运转10000小时左右。

  • 环保性高

    采用多级除尘方式,尾气洁净排放,完全达到国家环保标准要求。

工作原理:

水泥熟料回转窑结构组成

回转窑主要有窑头、窑体、窑尾、托轮等部件组成。筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平成规定的斜度,由三个轮带支承在各档支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。


水泥熟料回转窑结构组成

水泥熟料回转窑工作原理
回转窑正常运转时,由主传动电动机经主减速机向该开式齿轮装置传递动力,驱动回转窑。物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动,回转窑继续完成分解和烧成的工艺过程,经过物理和化学变化,生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行热交换后,由窑尾导出。

最新发货:
 回转窑发货现场    回转窑发货现场    回转窑发货现场    回转窑发货现场
工程案例:
  • 回转窑生产现场

    尼日利亚250T活性石灰生产线

    2016年尼日利亚大型建材公司与泰达签订了年产8万吨高活性氧化钙生产线设备合同,设备主要包括煅烧工段的石灰回转窑、煤磨、袋式收尘器等,经客户验收后十分满意,安装过后,设备在客户现场运行平稳。

    原料:  石灰石
    产量:250t/d

  • 回转窑生产现场

    土耳其100TPD海绵铁煅烧窑

    客户经过探访和沟通交流对泰达技术部门为客户量身打造的配置以及泰达的实力所打动,很快签订了一整套产量100吨每天的海绵铁煅烧设备,目前设备在客户处已经完成安装调试运行。

    原料:  海绵铁
    产量:100t/d

技术参数:
规格(m)熟料窑尺寸电机功率(kw)总重(t)
直径(m)长度(m)倾斜度(%)产量(t/h)转速(r/min)
Φ2.5×402.5403.51800.44-2.4455149.61
Φ2.5×502.55032000.62-1.8655187.37
Φ2.5×542.5543.52040.48-1.4555196.29
Φ2.7×422.7423.53200.10-1.5255198.5
Φ2.8×442.8443.54000.437-2.1855201.58
Φ3.0×453453.55000.5-2.4775210.94
Φ3.0×483483.57000.6-3.48100237
Φ3.0×603603.53000.3-2100310
Φ3.2×503.250410000.6-3125278
Φ3.3×523.3523.513000.266-2.66125283
Φ3.5×543.5543.515000.55-3.4220363
Φ3.6×703.6703.518000.25-1.25125419
Φ4.0×56456423000.41-4.07315456
Φ4.0×604603.525000.396-3.96315510
Φ4.2×604.260427500.4-3.98375633
Φ4.3×604.3603.532000.396-3.96375583
Φ4.5×664.5663.540000.41-4.1560710.4
Φ4.7×744.774445000.35-4630849
Φ4.8×744.874450000.396-3.96630899
Φ5.0×74574460000.35-4710944
Φ5.6×875.68748000Max4.238001265
Φ6.0×95695410000Max5950×21659
应用物料:

熟料回转窑使用的物料参考
