技术规格：
应用范围：
尼日利亚250T活性石灰生产线
2016年尼日利亚大型建材公司与泰达签订了年产8万吨高活性氧化钙生产线设备合同，设备主要包括煅烧工段的石灰回转窑、煤磨、袋式收尘器等，经客户验收后十分满意，安装过后，设备在客户现场运行平稳。
原料: 石灰石
产量：250t/d
土耳其100TPD海绵铁煅烧窑
客户经过探访和沟通交流对泰达技术部门为客户量身打造的配置以及泰达的实力所打动，很快签订了一整套产量100吨每天的海绵铁煅烧设备，目前设备在客户处已经完成安装调试运行。
原料: 海绵铁
产量：100t/d
一、回转转筒烘干机用途

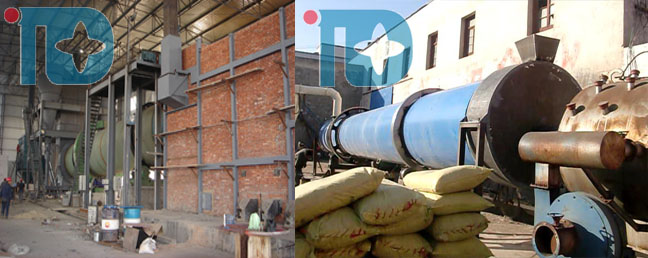

转筒烘干机(回转烘干机)简称烘干机是一种处理大量物料的干燥器。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。回转转筒干燥器一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。他的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干机沙子、矿粉、煤泥、鸡粪、牛粪等。
二、转筒式烘干机结构与原理
1、结构图：回转转筒烘干机由1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2、回转式转筒烘干机工作原理：
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。转筒烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经回转转筒烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
三、转筒回转烘干机技术数据
|
型号(mm) |
倾斜度(%) |
转速(r/min) |
进气温(℃) |
功率(kw) |
生产能力(t/h) |
重量(t) |
备注 |
|
Φ600×6000 |
3-5 |
3-8 |
≤700 |
3 |
0.5-1.5 |
2.9 |
|
|
Φ800×8000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.0 |
3.5 |
|
|
Φ800×10000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.5 |
4.5 |
|
|
Φ1000×10000 |
3-5 |
3-8 |
≤700 |
5.5 |
1.0-3.5 |
5.6 |
|
|
Φ1200×10000 |
3-5 |
3-8 |
≤700 |
7.5 |
1.8-5 |
14 |
|
|
Φ1200×12000 |
3-5 |
3-8 |
≤700 |
11 |
2-6 |
14.8 |
|
|
Φ1500×12000 |
3-5 |
2-6 |
≤800 |
15 |
3.5-9 |
17.8 |
|
|
Φ1800×12000 |
3-5 |
2-6 |
≤800 |
18.5 |
6-12 |
25 |
|
|
Φ2000×18000 |
3-5 |
1.5-6 |
≤800 |
18.5 |
7-15 |
36 |
|
|
Φ2200×18000 |
3-5 |
1.5-6 |
≤800 |
22 |
10-18 |
53.8 |
|
|
Φ2400×20000 |
3-5 |
1.5-5 |
≤800 |
37 |
18-30 |
62 |
|
|
Φ3000×20000 |
3-5 |
1.5-5 |
≤800 |
55 |
25-35 |
78 |
|
|
Φ3000×25000 |
3-5 |
1.5-5 |
≤800 |
75 |
32-40 |
87.5 |
|
